Сайт социальной сети, такой как Facebook, Twitter становится неотъемлемой частью жизни людей. Люди взаимодействуют друг с другом в различных формах деятельности, и в социальной сети было собрано много информации. Разработка такой сети может дать очень полезную информацию, которая может помочь организации получить конкурентные преимущества.
Недавно я столкнулся с мощными инструментами, называемыми igraph, которые предоставляют очень мощные возможности для анализа графов. Ниже приведены некоторые интересные вещи, которые я нашел.
Создать график
График состоит из узлов и ребер, оба они могут быть прикреплены с набором свойств (пары имя / значение). Кроме того, края могут быть направлены или ненаправлены, и к нему можно прикрепить грузы.
> library(igraph) > # Create a directed graph > g <- graph(c(0,1, 0,2, 1,3, 0,3), directed=T) > g Vertices: 4 Edges: 4 Directed: TRUE Edges: [0] 0 -> 1 [1] 0 -> 2 [2] 1 -> 3 [3] 0 -> 3 > # Create a directed graph using adjacency matrix > m <- matrix(runif(4*4), nrow=4) > m [,1] [,2] [,3] [,4] [1,] 0.4086389 0.2160924 0.1557989 0.2896239 [2,] 0.4669456 0.1071071 0.1290673 0.3715809 [3,] 0.2031678 0.3911691 0.5906273 0.7417764 [4,] 0.8808119 0.7687493 0.9734323 0.4487252 > g <- graph.adjacency(m > 0.5) > g Vertices: 4 Edges: 5 Directed: TRUE Edges: [0] 2 -> 2 [1] 2 -> 3 [2] 3 -> 0 [3] 3 -> 1 [4] 3 -> 2 > plot(g, layout=layout.fruchterman.reingold) >
iGraph также предоставляет различные удобные способы создания шаблонных графиков.
> #Create a full graph > g1 <- graph.full(4) > g1 Vertices: 4 Edges: 6 Directed: FALSE Edges: [0] 0 -- 1 [1] 0 -- 2 [2] 0 -- 3 [3] 1 -- 2 [4] 1 -- 3 [5] 2 -- 3 > #Create a ring graph > g2 <- graph.ring(3) > g2 Vertices: 3 Edges: 3 Directed: FALSE Edges: [0] 0 -- 1 [1] 1 -- 2 [2] 0 -- 2 > #Combine 2 graphs > g <- g1 %du% g2 > g Vertices: 7 Edges: 9 Directed: FALSE Edges: [0] 0 -- 1 [1] 0 -- 2 [2] 0 -- 3 [3] 1 -- 2 [4] 1 -- 3 [5] 2 -- 3 [6] 4 -- 5 [7] 5 -- 6 [8] 4 -- 6 > graph.difference(g, graph(c(0,1,0,2), directed=F)) Vertices: 7 Edges: 7 Directed: FALSE Edges: [0] 0 -- 3 [1] 1 -- 3 [2] 1 -- 2 [3] 2 -- 3 [4] 4 -- 6 [5] 4 -- 5 [6] 5 -- 6 > # Create a lattice > g1 = graph.lattice(c(3,4,2)) > # Create a tree > g2 = graph.tree(12, children=2) > plot(g1, layout=layout.fruchterman.reingold) > plot(g2, layout=layout.reingold.tilford)

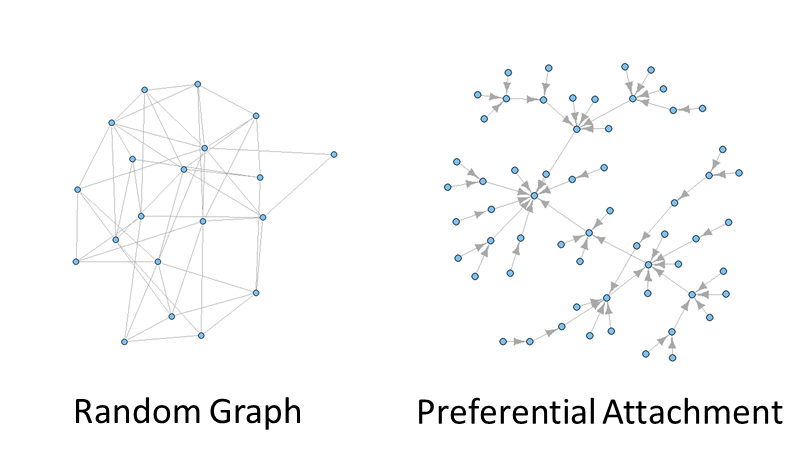

iGraph также предоставляет 2 механизма генерации графа. «Случайный граф» — случайное создание ребра между любыми двумя узлами. «Преференциальное вложение» — это присвоение более высокой вероятности, чтобы создать ребро для существующего узла, который уже имеет высокую степень (модель обогащения становится богаче).
# Generate random graph, fixed probability > g <- erdos.renyi.game(20, 0.3) > plot(g, layout=layout.fruchterman.reingold, vertex.label=NA, vertex.size=5) # Generate random graph, fixed number of arcs > g <- erdos.renyi.game(20, 15, type='gnm') # Generate preferential attachment graph > g <- barabasi.game(60, power=1, zero.appeal=1.3)
Основные графовые алгоритмы
В этом разделе будет рассказано, как использовать iGraph для выполнения некоторого базового алгоритма графа.
Алгоритм
минимального связующего дерева состоит в том, чтобы найти дерево, которое соединяет все узлы в связанном графе, а сумма весов ребер минимальна.
# Create the graph and assign random edge weights
> g <- erdos.renyi.game(12, 0.35)
> E(g)$weight <- round(runif(length(E(g))),2) * 50
> plot(g, layout=layout.fruchterman.reingold,
edge.label=E(g)$weight)
# Compute the minimum spanning tree
> mst <- minimum.spanning.tree(g)
> plot(mst, layout=layout.reingold.tilford,
edge.label=E(mst)$weight)
Алгоритмы связанных компонентов — найти остров узлов, которые связаны друг с другом, иными словами, можно переходить от одного узла к другому через путь. Обратите внимание, что связность симметрична в неориентированном графе, это не является необходимым случаем для ориентированного графа (то есть: возможно, что узел A может достичь узла B, тогда узел B не может достичь узла A). Поэтому в ориентированном графе существует концепция «сильной» связности, которая означает, что оба узла считаются связанными только тогда, когда они достижимы в обоих направлениях. «Слабая» связь означает, что узлы связаны
> g <- graph(c(0, 1, 1, 2, 2, 0, 1, 3, 3, 4,
4, 5, 5, 3, 4, 6, 6, 7, 7, 8,
8, 6, 9, 10, 10, 11, 11, 9))
# Nodes reachable from node4
> subcomponent(g, 4, mode="out")
[1] 4 5 6 3 7 8
# Nodes who can reach node4
> subcomponent(g, 4, mode="in")
[1] 4 3 1 5 0 2
> clusters(g, mode="weak")
$membership
[1] 0 0 0 0 0 0 0 0 0 1 1 1
$csize
[1] 9 3
$no
[1] 2
> myc <- clusters(g, mode="strong")
> myc
$membership
[1] 1 1 1 2 2 2 3 3 3 0 0 0
$csize
[1] 3 3 3 3
$no
[1] 4
> mycolor <- c('green', 'yellow', 'red', 'skyblue')
> V(g)$color <- mycolor[myc$membership + 1]
> plot(g, layout=layout.fruchterman.reingold)
Кратчайший путь является почти наиболее часто используемым алгоритмом во многих сценариях, он нацелен на поиск кратчайшего пути от узла A к узлу B. В iGraph он использует «поиск по первому дыханию», если график невзвешенный (то есть: вес равен 1), и использует алгоритм Дейкстры, если веса положительны, в противном случае он будет использовать алгоритм Беллмана-Форда для отрицательно взвешенных ребер.
> g <- erdos.renyi.game(12, 0.25) > plot(g, layout=layout.fruchterman.reingold) > pa <- get.shortest.paths(g, 5, 9)[[1]] > pa [1] 5 0 4 9 > V(g)[pa]$color <- 'green' > E(g)$color <- 'grey' > E(g, path=pa)$color <- 'red' > E(g, path=pa)$width <- 3 > plot(g, layout=layout.fruchterman.reingold)
График статистики
Есть много статистических данных, которые мы можем посмотреть, чтобы получить общее представление о форме графика. На высшем уровне мы можем посмотреть сводную статистику графика. Это включает …
- Размер графика (количество узлов и ребер)
- Плотность графа мера, либо граф плотный (| E | пропорционален | V | ^ 2), либо разреженный (| E | пропорционален | V |)?
- Является ли график очень связанным (большая часть узлов может достигать друг друга) или он не связан (много островков)?
- Диаметр графика измеряет самое длинное расстояние между любыми двумя узлами
- Измерения взаимности в ориентированном графе, насколько симметричны отношения
- Распределение входных / выходных «градусов»
> # Create a random graph
> g <- erdos.renyi.game(200, 0.01)
> plot(g, layout=layout.fruchterman.reingold,
vertex.label=NA, vertex.size=3)
> # No of nodes
> length(V(g))
[1] 200
> # No of edges
> length(E(g))
[1] 197
> # Density (No of edges / possible edges)
> graph.density(g)
[1] 0.009899497
> # Number of islands
> clusters(g)$no
[1] 34
> # Global cluster coefficient:
> #(close triplets/all triplets)
> transitivity(g, type="global")
[1] 0.015
> # Edge connectivity, 0 since graph is disconnected
> edge.connectivity(g)
[1] 0
> # Same as graph adhesion
> graph.adhesion(g)
[1] 0
> # Diameter of the graph
> diameter(g)
[1] 18
> # Reciprocity of the graph
> reciprocity(g)
[1] 1
> # Diameter of the graph
> diameter(g)
[1] 18
> # Reciprocity of the graph
> reciprocity(g)
[1] 1
> degree.distribution(g)
[1] 0.135 0.280 0.315 0.110 0.095 0.050 0.005 0.010
> plot(degree.distribution(g), xlab="node degree")
> lines(degree.distribution(g))
Детализируйте уровень, мы также можем посмотреть статистику каждой пары узлов, например …
- Связность между двумя узлами измеряет различные пути без общих ребер между двумя узлами. (т.е. сколько ребер нужно удалить, чтобы отсоединить их)
- Кратчайший путь между двумя узлами
- Доверие между двумя узлами (функция числа различных путей и расстояния каждого пути)
> # Create a random graph
> g <- erdos.renyi.game(9, 0.5)
> plot(g, layout=layout.fruchterman.reingold)
> # Compute the shortest path matrix
> shortest.paths(g)
[,1] [,2] [,3] [,4] [,5] [,6] [,7] [,8] [,9]
[1,] 0 1 3 1 2 2 1 3 2
[2,] 1 0 2 2 3 2 2 2 1
[3,] 3 2 0 2 1 2 2 2 1
[4,] 1 2 2 0 3 1 2 2 1
[5,] 2 3 1 3 0 3 1 3 2
[6,] 2 2 2 1 3 0 2 1 1
[7,] 1 2 2 2 1 2 0 2 1
[8,] 3 2 2 2 3 1 2 0 1
[9,] 2 1 1 1 2 1 1 1 0
> # Compute the connectivity matrix
> M <- matrix(rep(0, 81), nrow=9)
> M
[,1] [,2] [,3] [,4] [,5] [,6] [,7] [,8] [,9]
[1,] 0 0 0 0 0 0 0 0 0
[2,] 0 0 0 0 0 0 0 0 0
[3,] 0 0 0 0 0 0 0 0 0
[4,] 0 0 0 0 0 0 0 0 0
[5,] 0 0 0 0 0 0 0 0 0
[6,] 0 0 0 0 0 0 0 0 0
[7,] 0 0 0 0 0 0 0 0 0
[8,] 0 0 0 0 0 0 0 0 0
[9,] 0 0 0 0 0 0 0 0 0
> for (i in 0:8) {
+ for (j in 0:8) {
+ if (i == j) {
+ M[i+1, j+1] <- -1
+ } else {
+ M[i+1, j+1] <- edge.connectivity(g, i, j)
+ }
+ }
+ }
> M
[,1] [,2] [,3] [,4] [,5] [,6] [,7] [,8] [,9]
[1,] -1 2 2 3 2 3 3 2 3
[2,] 2 -1 2 2 2 2 2 2 2
[3,] 2 2 -1 2 2 2 2 2 2
[4,] 3 2 2 -1 2 3 3 2 3
[5,] 2 2 2 2 -1 2 2 2 2
[6,] 3 2 2 3 2 -1 3 2 3
[7,] 3 2 2 3 2 3 -1 2 3
[8,] 2 2 2 2 2 2 2 -1 2
[9,] 3 2 2 3 2 3 3 2 -1
>
Центральность Меры
На уровне детализации мы можем посмотреть статистику отдельных узлов. Оценка центральности измеряет социальную значимость узла с точки зрения того, насколько «центральным» он основан на ряде показателей …
- Центральность степени дает более высокий балл узлу с высокой степенью входа / выхода
- Центральность близости дает более высокий балл узлу, который имеет короткое расстояние до всех остальных узлов
- Центральность промежуточности дает более высокий балл узлу, который находится на множестве кратчайших путей других пар узлов
- Центральность собственного вектора дает более высокую оценку узлу, если он соединяется со многими узлами с высокой оценкой
- Коэффициент локального кластера измеряет, как мои соседи связаны друг с другом, что означает, что узел становится менее важным.
> # Degree > degree(g) [1] 2 2 2 2 2 3 3 2 6 > # Closeness (inverse of average dist) > closeness(g) [1] 0.4444444 0.5333333 0.5333333 0.5000000 [5] 0.4444444 0.5333333 0.6153846 0.5000000 [9] 0.8000000 > # Betweenness > betweenness(g) [1] 0.8333333 2.3333333 2.3333333 [4] 0.0000000 0.8333333 0.5000000 [7] 6.3333333 0.0000000 18.8333333 > # Local cluster coefficient > transitivity(g, type="local") [1] 0.0000000 0.0000000 0.0000000 1.0000000 [5] 0.0000000 0.6666667 0.0000000 1.0000000 [9] 0.1333333 > # Eigenvector centrality > evcent(g)$vector [1] 0.3019857 0.4197153 0.4197153 0.5381294 [5] 0.3019857 0.6693142 0.5170651 0.5381294 [9] 1.0000000 > # Now rank them > order(degree(g)) [1] 1 2 3 4 5 8 6 7 9 > order(closeness(g)) [1] 1 5 4 8 2 3 6 7 9 > order(betweenness(g)) [1] 4 8 6 1 5 2 3 7 9 > order(evcent(g)$vector) [1] 1 5 2 3 7 4 8 6 9
В результате своих исследований Дрю Конуэй обнаружил, что люди с низкой центральностью собственных векторов, но с высокой центральностью между ними являются важными хранителями ворот, в то время как люди с высокой центральностью собственных векторов, но с низкой центральностью между людьми имеют прямой контакт с важными людьми. Итак, давайте построим центральность Eigenvector против центральности Betweenness.
> # Create a graph
> g1 <- barabasi.game(100, directed=F)
> g2 <- barabasi.game(100, directed=F)
> g <- g1 %u% g2
> lay <- layout.fruchterman.reingold(g)
> # Plot the eigevector and betweenness centrality
> plot(evcent(g)$vector, betweenness(g))
> text(evcent(g)$vector, betweenness(g), 0:100,
cex=0.6, pos=4)
> V(g)[12]$color <- 'red'
> V(g)[8]$color <- 'green'
> plot(g, layout=lay, vertex.size=8,
vertex.label.cex=0.6)
В этой статье, посвященной майнингу графов, я расскажу о конкретных примерах анализа социальных сетей.
